Bâtiment tertiaire (projet BIM)
Bâtiment tertiaire (Projet Bim) avec le greta de Dijon Bâtiment tertiaire, à destination commerciale. 4 cellules commerciales de 250m² réparties sur 2 niveaux, avec hall commun. Capacité d’accueil : 120 personnes. Surface au sol : 1000m² Parking extérieur d’une vingtaine de places de stationnement et un parking en sous sol au niveau -1 d’une quarantaine de places. […]
Surface commercial alimentaire
Surface commerciale alimentaire Conception de la maquette numérique d’un supermarché Colruyt Feuilles de présentation des plans de masse + coupes projetée Carnet de détails pour Dossier de consultation des entreprises Rendu réaliste via Twinmotion Maquette numérique Maquette structure Coupe longitudinale Plans de masse Coupes projetés Carnet de détails Plan de maçonnerie Plan serrurerie

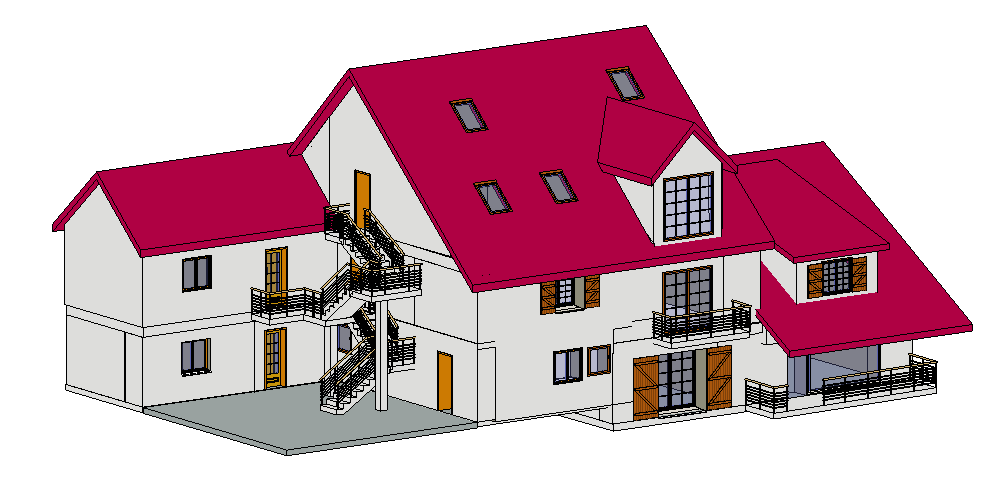

Logements collectifs
Logements collectifs Faire le relevé 3D du bâtiment, composé de 9 logements répartis sur 3 niveaux. Outils : scanner 3D Matterport Traitement du nuage de point sur ReCap pro Modélisation de la maquette numérique d’après le nuage de point sur le logiciel revit. Nuage de pointMaquette Previous slide Next slide PLANS DE NIVEAU NIVEAU 1NIVEAU […]

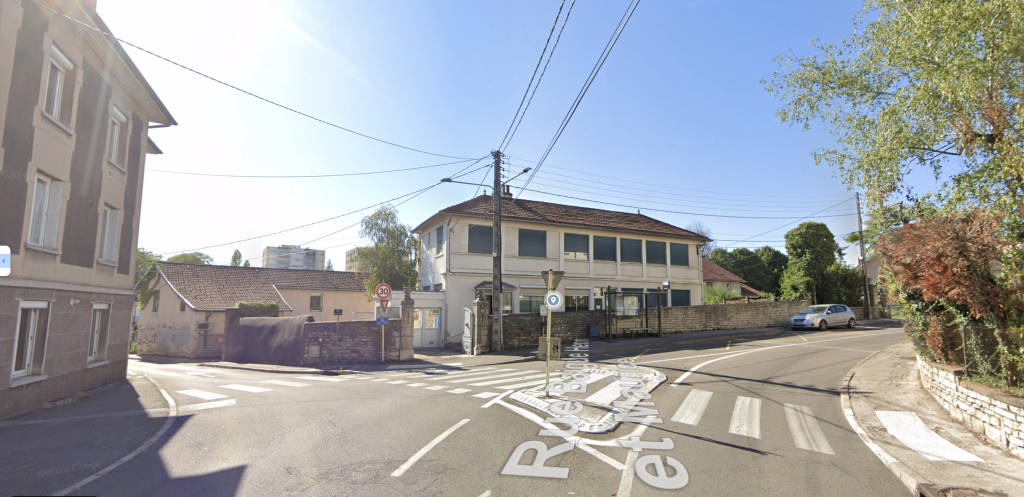

Laboratoire pharmaceutique
Laboratoire pharmaceutique Créer une maquette numérique d’après le relevé d’un bâtiment existant. Objectifs : Apprendre à faire un relevé d’un bâtiment existant Savoir de quelles informations nous avons besoin dans le cas d’une réhabilitation en logement collectif. Organisation en groupe de travail. Mise en commun des informations de chaque groupe de travail. Modéliser numériquement le […]
Villa moderne
Villa, Pontarlier Exercice de modélisation d’une maquette numérique d’après un dossier de Permis de Construire. Objectifs : Faire les feuilles de présentation du plan de masse, des plans de niveaux et plans de coupes et des élévations de façade. Réfléchir à une décoration moderne. Création de rendu réaliste via Twinmotion. rendu réaliste Twinmotion PLAN DE […]
Maison individuelle
Maison individuelle PLAN REZ-DE-CHAUSSEE Previous slide Next slide PLAN ETAGE Previous slide Next slide ELEVATIONS ELEVATION ESTELEVATION OUESTELEVATION NORDELEVATION SUD Previous slide Next slide COUPES COUPE TRANSVERSALECOUPE LONGITUDINALE Previous slide Next slide RENDU REALISTE
